船用装卸臂

 输油臂海用流体装卸臂





      船用装卸臂是码头管线与槽船管道间流体输送的通道,流体输送的过程中,装卸臂在设计范围内与槽船的漂移随动,不会损坏设备;即将超出设计范围时,通过范围监测系统可以得到声光警告,还可以加装紧急脱离系统,有效保护装卸臂和船舶管线,并保证物料接近零抛洒。



主要参数

序号

参数名称

数          据

1

公称通径

DN80~DN600(3''~24'')

2

设计压力

-0.06Mpa~10Mpa

3

设计温度

-196℃~250℃

4

管道材质

碳钢、不锈钢、低温钢、衬塑、喷塑等

5

适用介质

油品、液化气体、化工品(含强酸、强碱)、粉状物

6

操作方式

手动、电液动

船用臂基本结构图:



1、三维接头
2、外臂
3、外臂支撑
4、上绳轮
5、内臂
6、支撑机构
7、锁紧装置
8、内臂爬梯组件
9、转轴箱
10、副配置
11、下绳轮
12、钢丝绳
13、立柱
14、立柱爬梯组件
15、入口法兰



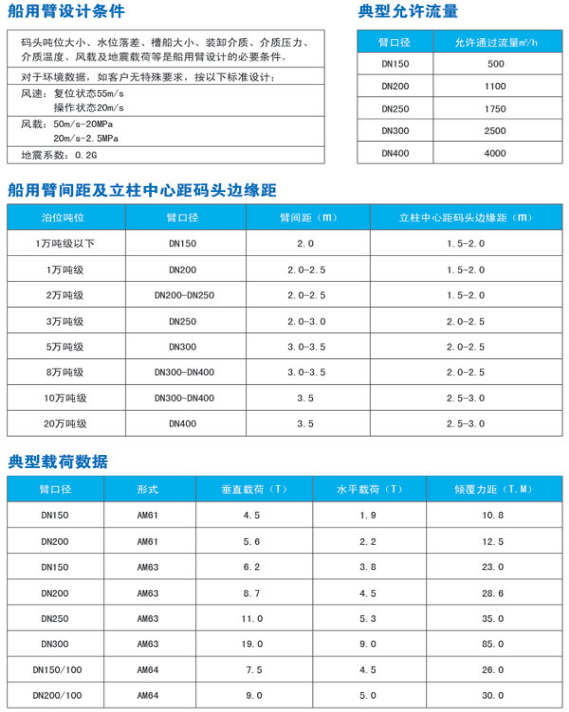

型号说明:



结构形式代码:
1-自支撑双配重船用臂
2-混合支撑单配重船用臂
3-独立支撑单配重船用臂
3-独立支撑单配重船用臂(双管)
驱动方式:
M-手动型
H-液压驱动型
